Nginx高性能架构：进程模型与事件驱动机制深度解析

2018-01-01 1 min read Nginx

Executive Summary

核心观点（金字塔原理）

结论先行: Nginx通过Master-Worker进程模型结合异步非阻塞的epoll事件驱动机制，实现了轻量级高并发处理能力，是处理网络I/O密集型应用的理想选择。

支撑论点:

  1. Master-Worker进程模型实现了管理与处理分离，Worker数量与CPU核数保持一致可避免上下文切换开销
  2. 异步非阻塞事件处理机制使单个Worker进程能循环处理多个准备好的事件，无需为每个请求创建线程
  3. epoll模型配合accept_mutex锁机制解决了惊群问题，CPU亲缘性绑定进一步优化了缓存命中率

SWOT 分析

维度 分析
S 优势 单Worker单线程模型避免锁竞争和上下文切换；异步非阻塞机制支持大量并发连接；内存消耗低，性能稳定
W 劣势 不适合CPU密集型计算任务；Worker进程数受CPU核数限制；对长连接任务的处理需要特殊优化
O 机会 网络I/O密集型的Web服务器、反向代理、负载均衡场景；高并发低延迟的API网关
T 威胁 配置不当可能导致Worker进程相互竞争CPU资源；信号处理和定时器管理增加了编程复杂度

适用场景

  • 高并发Web服务器和反向代理服务
  • 需要处理大量并发连接的网络I/O密集型应用
  • 静态资源服务、负载均衡、API网关等场景

Nginx-进程模型以及事件模型

  • 优势:廉价；可扩展性；增加吞吐量；灵活性；可用性；大量并发请求发散到多台节点分别处理，减少用户等待时间。其次单个负载运算分担到多台节点设备上，每台设备处理结束后，将结果汇总返回，系统的处理能力得到大幅的提高。
  • 解决的问题: 如果一个请求产生一个线程来处理，那么线程数就是并发数，那么显而易见的，就是会有很多线程在等待中。等什么？最多的应该是等待网络传输。并且这么多的线程造成CPU的上下文的切换，造成性能瓶颈(比如Tomcat)。而Nginx异步非阻塞，每个请求花费在请求上的时间片不多。这就解决了高并发的问题。异步，非阻塞，使用epoll，和大量细节处的优化。webserver刚好属于网络io密集型应用，不算是计算密集型。
进程模型: Master/Worker

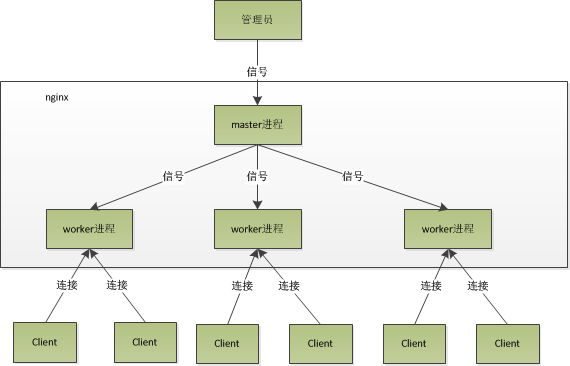

  • 进程模型: Master/Worker，一个Master进程生成一个或多个Worker进程。Master进程主要用来管理Worker进程，包含接收外界的信号，向各个Worker发送信号，监控Worker进程的运行状态，当Worker进程退出后(异常情况下)会自动重新启动新的Worker进程，而基本的网络事件都是放在Worker进程中来处理，多个Worker进程之间是对等的，它们同时来竞争来客户端的请求，各个进程之间相互独立，Worker进程个数一般与CPU核数保持一致，Nginx提供了cpu亲缘性的绑定选项，我们可以将某一个进程绑定在某一个核上，这样就不会因为进程的切换带来cache的失效 ，这些都与Nginx的进程模型与事件模型有关

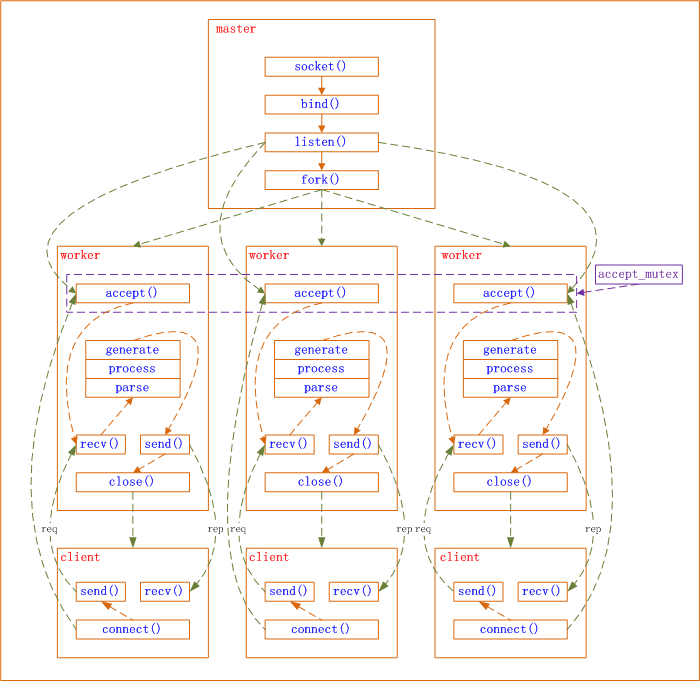

  • 每个Worker都是从Master进程fork产生的，在Master里先建立好了listen的socket，然后做的fork产生多个Worker，这样每个Worker都可以进行accept这个socket。当一个请求过来以后，所有的Worker都会接收到一个信号通知，而只有一个Worker进程能进行处理，其他的Worker则将处理失败，这就是惊群现象.Nginx在这种情况下，新增了 accept_mutex(可控项,默认打开),就是一个accept的共享锁，这样同一时刻就只有一个Worker能处理请求了。当一个Worker进程accept这个请求之后，则进行读取请求-》解析请求-》处理请求-》产生结果并返回给请求方，最后断开。一个请求只有一个Worker进程来进行处理。
  • master进程通过socketpair向worker子进程发送命令，终端也可以向master发送各种命令，子进程通过发送信号给master进程的方式与其通信，worker之间通过unix套接口通信。

Nginx01

事件模型
  • Web服务器的事件通常有三种机制: 网络事件，信号，定时器
  • 事件驱动：通信机制采用epoll模型，支持更大的并发连接。
  • Nginx的事件处理模型
while (true) {
    for t in run_tasks:
        t.handler();
    update_time(&now);
    timeout = ETERNITY;
    for t in wait_tasks:
        if (t.time <= now) {
            t.timeout_handler();
        } else {
            timeout = t.time - now;
            break;
        }
    nevents = poll_function(events, timeout);
    for i in nevents:
        task t;
    if (events[i].type == READ) {
        t.handler = read_handler;
    } else (events[i].type == WRITE) {
        t.handler = write_handler;
    }
    run_tasks_add(t);
}

Nginx02

类比Tomcat：
  • 对tomcat来说，每一个进来的请求(request)都需要一个线程，直到该请求结束。如果同时进来的请求多于当前可用的请求处理线程数，额外的线程就会被创建，直到到达配置的最大线程数(maxThreads属性值)。如果仍就同时接收到更多请求，这些来不及处理的请求就会在Connector创建的ServerSocket中堆积起来，直到到达最大的配置值(acceptCount属性值)。至此，任何再来的请求将会收到connection refused错误，直到有可用的资源来处理它们。
  • 这里我们关心的是tomcat能同时处理的请求数和请求响应时间，显然Connector元素的maxThreads和acceptCount属性对其有直接的影响。无论acceptCount值为多少，maxThreads直接决定了实际可同时处理的请求数。而不管maxThreads如何，acceptCount则决定了有多少请求可等待处理。然而，不管是可立即处理请求还是需要放入等待区，都需要tomcat先接受该请求(即接受client的连接请求，建立socketchannel)，那么tomcat同时可建立的连接数(maxConnections属性值)也会影响可同时处理的请求数。
通过几个问题，进一步理解Nginx的网络事件处理机制
  • 问题1： Nginx采用worker进程来处理请求，一个worker进程只有一个主线程，那么有多少个worker子进程就能处理多少个并发，那么能够处理的并发数有限。概括的将，Nginx如何实现高并发？
  • 回答1：采用异步非阻塞的事件处理机制。之所以能够并发处理大量的未处理完的请求，是通过异步非阻塞方式，由进程循环处理多个准备好的事件。以epoll为例，为准备好的事件都会放入epoll中，只要有事件准备好，就会进行处理。
  • 问题2：何为异步非阻塞方式
  • 回答2：见http://blog.csdn.net/yankai0219/article/details/8018232
  • 问题3：Nginx与Apache对于高并发处理上的区别。
  • 回答3：对于Apache，每个请求都会独占一个工作线程，当并发数到达几千时，就同时有几千的线程在处理请求了。这对于操作系统来说，占用的内存非常大，线程的上下文切换带来的cpu开销也很大，性能就难以上去，同时这些开销是完全没有意义的。 对于Nginx来讲，一个进程只有一个主线程，通过异步非阻塞的事件处理机制，实现了循环处理多个准备好的事件，从而实现轻量级和高并发。
  • 问题4：为何推荐worker的个数为cpu的个数？
  • 回答4：因为更多的worker书，只会导致进程相互竞争cpu资源，从而带来不必要的上下文切换
  • 4如何处理信号和定时器呢？
  • 首先，信号的处理。对nginx来说，有一些特定的信号，代码着特定的意义。信号会中断掉程序当前的运行，在改变状态后，继续执行。如果是系统调用，则可能会导致系统调用的失败，需要重入。关于信号的处理，大家可以学习一些专业书籍，这里不多说。对于nginx来说，如果nginx正在等待事件（epoll_wait时），如果程序收到信号，在信号处理函数处理完后，epoll_wait会返回错误，然后程序可再次进入epoll_wait调用。
  • 另外，再来看看定时器。由于epoll_wait等函数在调用的时候是可以设置一个超时时间的，所以nginx借助这个超时时间来实现定时器。nginx里面的定时器事件是放在一个最小堆里面，每次在进入epoll_wait前，先从最小堆里面拿到所有定时器事件的最小时间，然后计算出epoll_wait的超时时间，然后进入epoll_wait。所以，当没有事件产生，也没有中断信号时，epoll_wait会超时，也就是说，定时器事件到了。这时，nginx会检查所有的超时事件，将他们的状态设置为超时，然后再去处理网络事件。由此可以看出，当我们写nginx代码时，在处理网络事件的回调函数时，通常做的第一个事情就是判断超时，然后再去处理网络事件。
Nginx的进程模式是一个Master进程+多个worker子进程。用户通过与Master进程通信，实现对Nginx的操作。worker子进程通过响应和处理Http请求。Nginx的事件处理机制，采用异步非阻塞事件处理机制，一个worker进程只有一个主线程，通过异步非阻塞的事件处理机制，实现了循环处理多个准备好的事件，从而实现轻量级和高并发。
